機械納入据付サービス
様々なメーカーの刃替えも承ります
シャーリングやプレスブレーキで培った確かな技術力を活かし、
導入から運用・保守まで全力でサポートいたします。
現場目線での提案と迅速な対応で、安心と満足をお届け。
お客様のモノづくりを、私たちが全力で支えます。
ぜひお気軽にお問合せください。
（株）相澤鉄工所
プレスブレーキ
デプス繰り返し停止精度 ±5/1000mm！
ＡＰＬシリーズ
デプス繰り返し停止精度 ±5/1000mm（偏荷重時 ±1/100mm）
ローラムガイドと充分な強度剛性を持ったフレーム構造。
300トン×4100mmまでがセルトンにスイング方式で変更が自在。
フレームから独立のブラケットに保持されたリニアスケールによってラムの繰り返し位置を検出し、左右の油圧シリンダそれぞれをクローズドループ制御。油温変化等の影響を受けません。最大加圧能力の50%までの荷重偏移能力。テーブルにも長板の金型を取り付けて、ステップベンディングも可能です。
1/1000mm単位で位置合せ±5mmまでデプスは補正できます。
テーブルベースボディーは、左右の曲げ作業に対応できる構造です。
ワーク押さえ機能付き中押さえ突き当てでは、オプションのた爪段突き当てを利用すればテーブル側面の突き当ても行うことが可能になります。
カタログダウンロード
シンプル＆高精度！メカスト採用
ＡＰMシリーズ
メカストによる高精度の曲げ加工
メカニカルストッパーによるラムのデプス繰り返し停止精度は±0.01mmで、安定した曲げ角度の量産が可能です。メカニカルストッパーの設定は前面・前面面制御ボタン操作によって下限、上昇、微速下降、段送りの操作ができる調整機能付きで、試し曲げ回数を削減できます。試し曲げの回数が少ないことで、試し曲げに要する労務費や板金を省けます。
簡単な操作
フートスイッチに非常停止ボタンがあり、常に手の届くところにあります。非常停止時は即座に動作が停止し、設定・記憶・上昇操作も簡単に行なえます。左右のスライド操作で簡単に位置決めができ、板厚が変わってもスムーズに寸法修正ができます。
カタログダウンロード
（株）相澤鉄工所
シャーリングマシン
ASTシリーズ
AAA伝統の切れ味に一層の磨き！
驚異的な剛性を持つ一体型フレーム
小さなレーキ角で製品のソリ・ネジレを最小限に
オプション
NCフロントゲージ
100工程メモリによる多様できめ細かな寸法設定が可能。0.1mm単位で100工程までプリセットできます。またストッパーは自動位置決め、サイクル位置 読がOK。このため、段取りはトリミング作業、繁雑段取りのない高精度作業を 実現します。さらに、フリースローボール組み込みで、移動・位置自も軽くスムー ズです。
4o
リターンコンベア
コンベアがパスラインでワーククレーンを支え、高精度切断を実現します。また、リターン機能で切断材料をテーブル側に戻すことができ、作業に便利です。さらに、自動リフターで落下距離を小さく一定に保ち、製品の反転やキズを最小に低減。スクラップや耳とりもダンパーで分離します。
4o
逆板押さえ装置
狭い幅を切断する際に材料を上刃に押しつけながら切断し、ボケン、ツイスト、キャンバーを少なくします。
ダレ止めサポート
薄板、幅広材料を支え、高精度切断する汎用シートサポート。エアシリンダーで自動昇降します。
全自動シャー
前＆後 全自動シャーリングシステム
ARSシリーズ
このARSは全自動リシャーシステムで、母材の供給から切断・積層までを自動化します。
真空吸着とローラーで母材を搬送し、高速で150SPMの切断が可能です。
切断後の製品やスクラップは自動で分離・排出され、搬出コンベアで整列します。
NCフィーダーやバックゲージが高精度な位置決めを行い、積層も自動で完了します。
このシステムにより、従来比で2倍以上の生産性を実現します。
後工程全自動シャーリングシステム
MPSシリーズ
この装置は、高速シャーと自動集積装置を備えたシステムで、生産効率が従来の2倍です。
操作パネルで全機能を集中制御でき、NCバックゲージが自動で高精度な位置決めを行います。
150SPMの高速切断と、スクラップの自動排出（エジェクター）機能を搭載しています。
オートサイクル運転により、作業を自動で 連続処理でき、省力化に貢献します。
ピンチロール支持で製品に傷をつけず、刃物のクリアランス調整も簡単に行えます。
YAWEI社製
レーザー加工機
高速 × 高精度 × コンパクト

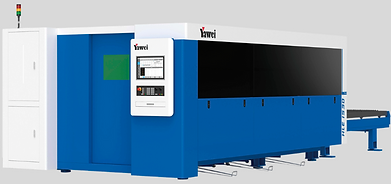

YAWEI HLF-1515-3kW
ファイバーレーザー切断機
限られたスペースでも最大の生産性を実現する、コンパクト高性能モデル。
1500×1500mmの加工範囲に対応し、3kWファイバーレーザーで薄板から中厚板まで高速かつ高精度な切断が可能。
Siemens 840D制御とPrecitec製切断ヘッドを採用し、オートフォーカス・ノズル自動清掃・ガス圧制御などの自動化機能も標準搭載。
最大加速度2.8G、走行速度170m/minの圧倒的スピードで、生産効率を飛躍的に向上させます。
耐久性・安定性に優れたガントリー構造で、長時間稼働にも対応。
次世代の板金加工を、コンパクトな1台で。
様々なスペックの機械に対応可能です。
ぜひ一度お問合せください
